Seguridad física – Detección activa de metano: Le Fartometer

Hola a todos! Hoy vuelvo a salirme de la temática habitual (últimamente no paro de hacerlo). En estas fechas, solemos juntarnos con nuestros compañeros de clase, de trabajo, familiares, ¡de blog ;)! y pasar un buen rato juntos. Sin embargo, eventos recientes me han hecho plantearme seriamente que la seguridad física no deja de ser importante incluso en ambientes de confianza. En concreto, la guerra química siempre existe como posibilidad, voluntaria o no; la convención de Ginebra es papel mojado en eventos sociales.

Para ello, desde Follow the White Rabbit siempre hemos animado a realizar tus propias creaciones, ya sean software o hardware. Y por encima de todo, nos encanta difundir y ayudar a la comunidad con nuestras ideas y conocimientos. En relación con lo anteriormente mencionado, hoy os vengo a traer nuestra primera creación pública en seguridad física: Le Fartometer (esp. El Pedómetro).

Con solamente una placa Arduino, con un microcontrolador ATmega328P que detecte mediante un sensor de gases el nivel de contaminación ambiental y realice un aviso, tanto visual como sonoro, podremos salvar la propia vida y la de nuestros seres más allegados. Procedo sin más a la lista de ingredientes para esta maravilla:

  • Una placa Arduino Nano con ATmega328P. El reducido tamaño de la placa nos permitirá que nuestro medidor pueda ser fácilmente transportado.
  • Sensor de gases MQ-2.
  • Una pantalla LCD 16×2 I2C. Es muy conveniente, como la que usamos, comprarla con el controlador incorporado ya en la parte de atrás, que simplifica mucho la conexión (en el esquema la muestro simplificada).
  • Un zumbador pasivo.
  • Led verde.
  • Led amarillo.
  • Led rojo.
  • Tres resistencias de 220 ohmios.
  • Un interruptor (la conexión dependerá del tipo).
  • Un conector para pila de 9V (y la pila).
  • Cables para realizar las conexiones (no tengo manías con el tipo).
  • Una placa de prototipado.
  • Una regleta de electricista.
  • Una lámina de cartón pluma, tamaño suficiente para las dimensiones que prefiramos. Una lámina de 40×40 debería ser más que suficiente.

En cuanto a herramientas necesarias para el montaje:

  • Estañador e hilo de estaño.
  • Pistola de pegamento termofusible.
  • Regla, lápiz y cúter para medir y cortar las piezas de cartón pluma.
  • Un destornillador de electricista.

El montaje es fácil e intuitivo. Os pongo aquí un esquema que he hecho en la página circuits.io (muy recomendada), pero editada, dado que algunos componentes no se corresponden en cuanto a entradas/salidas con los que ofrece la página. Asimismo, el circuito del esquema es un Arduino Micro, pero las entradas y salidas se corresponden a las que se utilizan en el Arduino Nano.

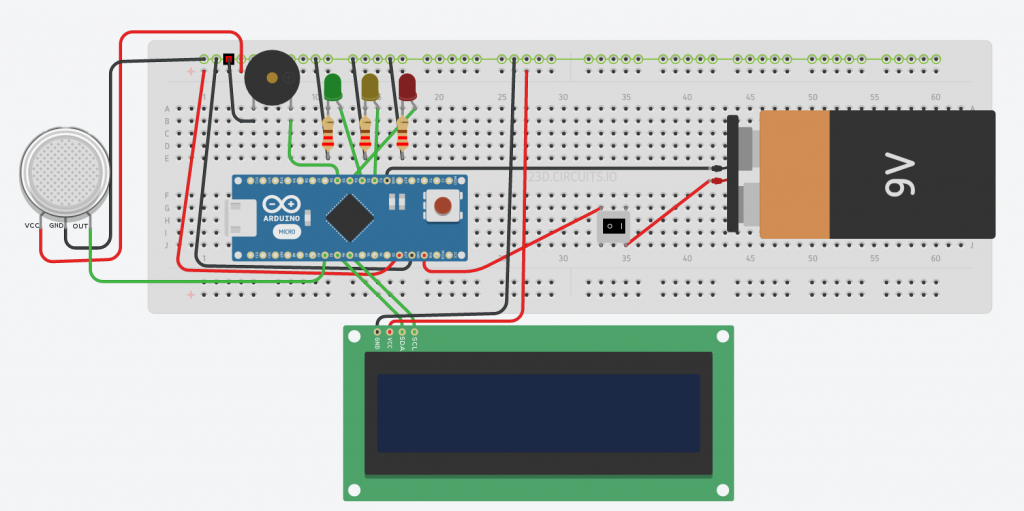

Esquema simplificado de montaje de Le Fartometer

Por último, podemos acoplar estos componentes al interior de una caja hecha con cartón pluma. En este aspecto, os dejo libertad. Lo importante es que se vea desde el exterior la salida lumínica de los leds, se escuche la señal sonora del zumbador, y el sensor esté expuesto al aire potencialmente contaminado. En vez de cartón pluma podéis utilizar cualquier otro material: plástico, madera, papel de periódico o ir por ahí con la protoboard al aire.

Por último, aquí tenéis el código. Como siempre, no es una solución definitiva y cerrada. ¡Apreciamos aportaciones!

Espero que esta nueva serie de seguridad física os encante y os anime a crear vuestras propias soluciones. La guerra química no vencerá. Un saludo!!

















Os creeríais que era todo coña… NO!!

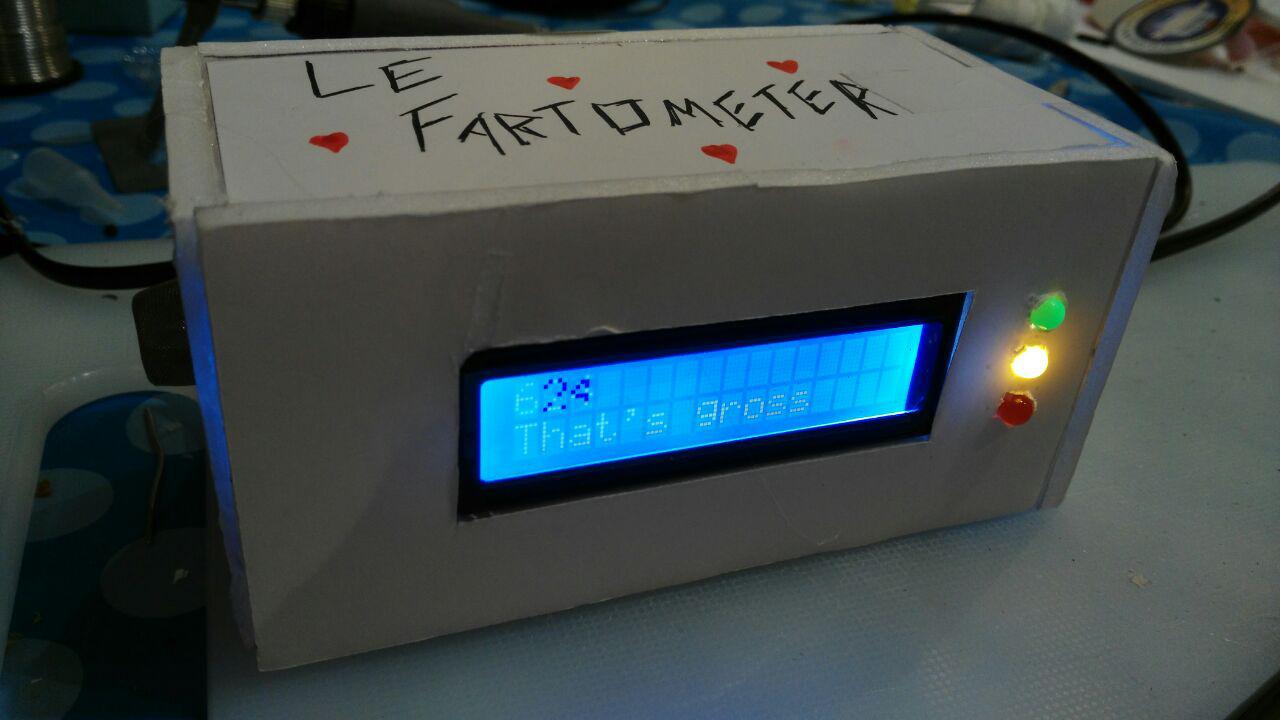

LE FARTOMETER
